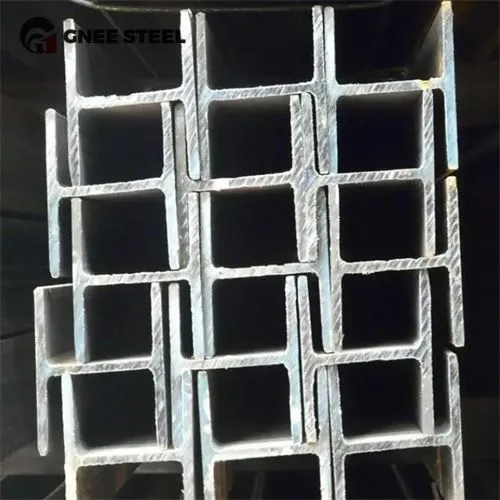

वाइड निकला हुआ किनारा बीम W18X71 W18X76 स्टील संरचना
W18x71 स्टील एच बीम
गहराई (डी): 18.5 इन (लगभग 470 मिमी)
निकला हुआ किनारा चौड़ाई (BF): 7.64 इन (लगभग 194 मिमी)
निकला हुआ किनारा मोटाई (tf): 0। 810 इन (लगभग 20.6 मिमी)
वेब मोटाई (TW): 0। 495 इन (लगभग 12.6 मिमी)
क्रॉस-सेक्शनल एरिया (ए): 20.9 वर्ग इंच (लगभग 134.8 वर्ग सेमी)
वजन: 71 एलबीएस/फीट (लगभग 105.7 किग्रा/मी)
W18x76 एच बीम
गहराई (डी): 18.2 इन (लगभग 462 मिमी)
निकला हुआ किनारा चौड़ाई (bf): 11।
निकला हुआ किनारा मोटाई (tf): 0। 680 इन (लगभग 17.3 मिमी)
वेब मोटाई (TW): 0। 425 इन (लगभग 10.8 मिमी)
क्रॉस-सेक्शनल एरिया (ए): 22.3 IN2 (लगभग 143.9 सेमी 2)
वजन: 76 एलबीएस/फीट 2 (लगभग 113.1 किग्रा/एम 2)
W18x76 की निकला हुआ किनारा चौड़ाई W18x71 (11। 0 में बनाम बनाम 7.64 इंच) की तुलना में काफी व्यापक है, जिसका अर्थ है कि इसमें अधिक पार्श्व स्थिरता है।
W18x71 में मोटी फ्लैंग्स और जाले हैं, जबकि W18x76 में एक चापलूसी अनुभाग है और यह थोड़ा भारी है।
स्टील एच स्तंभ यांत्रिक गुण
W18x71 और W18x76 एच-आकार का स्टील के यांत्रिक गुण उपयोग किए गए स्टील की सामग्री पर निर्भर करते हैं। उदाहरण के रूप में एएसटीएम ए 992 (कॉमन हाई-स्ट्रेंथ लो-अलॉय स्टील) के लिए विशिष्ट पैरामीटर।
उपज शक्ति (FY): 50 ksi (लगभग 345 MPa)
तन्य शक्ति (FU): 65 KSI (लगभग 448 MPa)
लोच का मापांक (e): 29, 000 ksi (लगभग 200 gpa)
अनुभागीय गुण (जड़ता और मापांक का क्षण)
W18x71 एच सेक्शन स्टील:
जड़ता ix का क्षण (मजबूत अक्ष के बारे में): 1330 in ((लगभग 553, 000 cm⁴)
जड़ता iy का क्षण (कमजोर अक्ष के बारे में): 88.9 in ((लगभग 37, 000 cm⁴)
अनुभाग मापांक SX: 144 in in (लगभग 2360 cm the)
प्लास्टिक मापांक ZX: 163 in in (लगभग 2670 सेमी))
W18x76 एच बीम संरचना:
जड़ता ix का क्षण: 1330 in⁴ (लगभग 553, 000 cm⁴)
जड़ता का क्षण iy: 209 in⁴ (लगभग 87, 000 cm⁴)
खंड मापांक SX: 146 in in (लगभग 2390 cm the)
प्लास्टिक मापांक ZX: 166 in in (लगभग 2720 सेमी))
विश्लेषण: W18x76 का IY (जड़ता का कमजोर अक्ष) W18x71 की तुलना में बहुत अधिक है, यह दर्शाता है कि यह पार्श्व झुकने के लिए मजबूत प्रतिरोध है और उन परिदृश्यों के लिए उपयुक्त है जिन्हें अधिक पार्श्व समर्थन की आवश्यकता होती है।
एच बीम सामग्री की विशेषताएं और फायदे
उच्च शक्ति-से-वजन अनुपात: एच-बीम का क्रॉस-सेक्शन डिज़ाइन अनुकूलित है, जिसमें साधारण आई-बीम की तुलना में उच्च शक्ति और लोड-असर क्षमता है।
सुविधाजनक निर्माण: विस्तृत और सपाट निकला हुआ किनारा वेल्डिंग और बोल्टिंग के लिए सुविधाजनक है, जो निर्माण दक्षता में सुधार करता है।
किफायती: डिजाइन आवश्यकताओं को पूरा करने के आधार पर, वजन वितरण उचित है और भौतिक लागत बचाई जाती है।
स्थायित्व: एएसटीएम मानक स्टील का उपयोग करते हुए, इसमें उत्कृष्ट संक्षारण प्रतिरोध और थकान प्रदर्शन होता है (जिसे गैल्वनाइजिंग या कोटिंग द्वारा और बढ़ाया जा सकता है)।
