हॉट - रोल्ड स्टील सेक्शन पर क्या आयामी सहिष्णुता लागू होती है

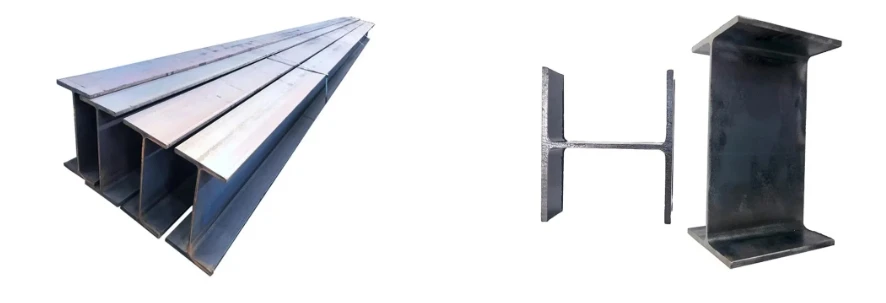

संरचनात्मक स्टील के सदस्यों के निर्माण को सख्त आयामी मानकों का पालन करना चाहिए। H - के लिए EN 10034 के अनुरूप, अनुमेय विचलन हैं:

निकला हुआ किनारा चौड़ाई: 400 मिमी तक के वर्गों के लिए ± 3 मिमी

वेब मोटाई: 20 मिमी से कम मोटाई के लिए ± 0.7 मिमी

धारा की ऊंचाई: of 2 मिमी प्रति मीटर गहराई

स्ट्रेटनेस: अधिकतम 1 मिमी विचलन प्रति 1 मीटर लंबाई

ये सहिष्णुता निर्माण के दौरान उचित फिट - सुनिश्चित करती है। अमेरिकी एएसटीएम ए 6 विनिर्देश विभिन्न विनिर्माण परंपराओं को दर्शाते हुए, बड़े वर्गों के लिए निकला हुआ किनारा चौड़ाई पर 6 मिमी तक) को थोड़ा बड़ा सहिष्णुता की अनुमति देता है। आधुनिक रोलिंग मिल्स कंप्यूटर के माध्यम से इन मानकों को प्राप्त करते हैं - 1200 डिग्री पर हॉट - रोलिंग प्रक्रिया के दौरान नियंत्रित हाइड्रोलिक समायोजन को नियंत्रित करते हैं।

कार्बन समतुल्य मूल्य वेल्डेबिलिटी को कैसे प्रभावित करता है?

कार्बन समकक्ष (CEV) सूत्र स्टील की वेल्डेबिलिटी की भविष्यवाणी करता है:
Cev=c+mn/6 + (cr+mo+v)/5 + (ni+cu)/15

महत्वपूर्ण थ्रेसहोल्ड:

सीईवी<0.40: Excellent weldability (S235JR)

CEV 0.40-0.50: प्रीहीटिंग की आवश्यकता है (S355JR)

CEV >0.50: विशेष प्रक्रियाओं की आवश्यकता (S460N)

उदाहरण के लिए, वेल्डिंग S355J 2+ n beams (cev =0.47) की आवश्यकता है:

Minimum preheat of 80°C for thicknesses >25 मिमी

नियंत्रित गर्मी इनपुट (1.5-2.5kJ/मिमी)

कम - हाइड्रोजन इलेक्ट्रोड (AWS E7018)

क्या nondestructive परीक्षण के तरीके बीम अखंडता को सत्यापित करते हैं?

गुणवत्ता आश्वासन कई एनडीटी तकनीकों को नियोजित करता है:

अल्ट्रासोनिक परीक्षण (यूटी):

Detects internal flaws >2 मिमी

स्कैनिंग आवृत्ति: 2-5MHz

कवरेज: वेब का 100% - निकला हुआ किनारा जंक्शन

चुंबकीय कण निरीक्षण (MPI):

सतह दरारों को प्रकट करता है

संवेदनशीलता: 0.5 मिमी दोष

चक्रीय रूप से भरी हुई सदस्यों के लिए आवश्यक है

रेडियोग्राफिक परीक्षण (आरटी):

X - वेल्ड्स की किरण परीक्षा

पोरसिटी, स्लैग समावेशन की पहचान करता है

कठोरता परीक्षण:

गर्मी उपचार की पुष्टि करता है

विशिष्ट सीमा: 150-220 एचबी

विस्तार जोड़ों थर्मल आंदोलन को कैसे समायोजित करते हैं?

उचित थर्मल डिजाइन तनाव बिल्डअप को रोकता है:

विस्तार गुणांक: 12x10⁻⁶/ डिग्री

आंदोलन गणना: ΔL=× l × }t
(40 डिग्री पर 30 मीटर बीम के लिए: T: 14.4 मिमी आंदोलन)

संयुक्त प्रकार:

स्लाइडिंग बीयरिंग: PTFE सतहों को ± 50 मिमी यात्रा की अनुमति है

इलास्टोमेरिक पैड: 15% कतरनी तनाव को समायोजित करें

रोलर असेंबली: पुल अनुप्रयोगों के लिए

लंदन के मिलेनियम ब्रिज ± 60 मिमी मौसमी आंदोलन को संभालने के लिए प्रत्येक घाट पर 120 मिमी विस्तार जोड़ों का उपयोग करते हैं।

क्या संक्षारण संरक्षण प्रणाली सबसे लंबे समय तक चलती है?

तुलनात्मक प्रदर्शन डेटा:

सिडनी हार्बर ब्रिज 1932 के बाद से हर 20 साल में एक जिंक स्प्रे सिस्टम का उपयोग करता है।
